充气柜内锥套管
适用于与C-GIS柜体/变压器高压导体连接
本型号套管依照标准EN 50181进行结构设计

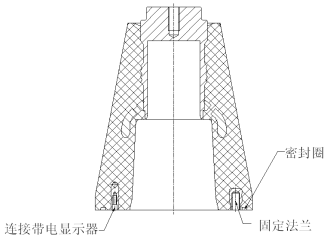

法兰面上的接触点可连接带电显示器
适用于绝缘油和SF6绝缘介质
■特性
该产品使用电压等级为35kV，使用电流1#为630A，2#为800A，3#为1250A
依照***标准GB/T 12706对产品进行验证试验及出厂试验，确保产品性能满足要求
■技术参数
产品型号 | 设备运行***电压（kV） | 额定电流（A） | 气密性 | X光探伤 | 耐压 | 局放 |
1# | 36 | 600 | ≤1.0X108 | 无气孔、杂质 | 70kV 5min | 31.2kV ≤5PC |
2# | 42 | 800 | ≤1.0X108 | 无气孔、杂质 | 117kV 5min | 45kV ≤5PC |
3# | 35 | 1250 | ≤1.0X108 | 无气孔、杂质 | 117kV 1min | 45kV ≤5PC |

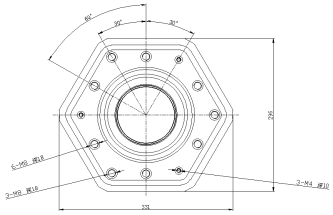

1# 2#内锥
3#内锥
■备注：订购该产品需明确告知使用介质，以便提供相匹配的不同材质密封圈
该产品默认外观为红色，若有其它外观、性能要求，请先咨询
