24kV欧式250A肘型插头
WEZT24-250肘型插头适用于12/20(24)kV电气系统，持续额定电流250A的电气系统，用于欧式环网柜、开关柜、电缆分支箱的250A出线或采用欧式环网柜的组合式变压器引出线专用电缆终端头。适用电缆截面积：25-120mm2。 产品接口符合标准EN50181中A型套管设计。
产品特点
为全绝缘、全密封、全屏蔽产品，紧压装置保证了其使用的可靠性，相对于其他配置，结构尺寸更紧凑。
测试点可安装带电显示器或故障指示器，以便显示设备的带电状态和故障状态。
插头尾部与电缆之间用冷缩管收缩密封，有效地解决了电缆潮气入侵的问题，且安装方便。
型号：WEZT 24/250-□
电气性能
额定电压 | 12/20(24)kV |
额定电流 | 250A |
工频耐压(AC) | 54kV/5min |
适用套管类型 | A型 |
局部放电 | 20kV,≤10pC |
冲击电压 (正负极性各10次) | 125kV |
过载电流 (***长8小时) | 300A |
屏蔽电阻 | ≤5000Ω |
适用电缆截面 | 25-120mm2 |
注：该产品满足IEC 60502.4及 GB/T 12706.4要求 | |
结构尺寸

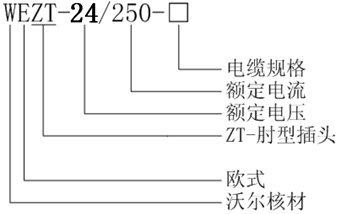

产品型号说明
主要配件
欧式肘型插头、六角扳手、验电点盖、压片、密封管、异形螺栓和螺型螺母、专用端子、硅脂膏、导电杆、清洁纸
